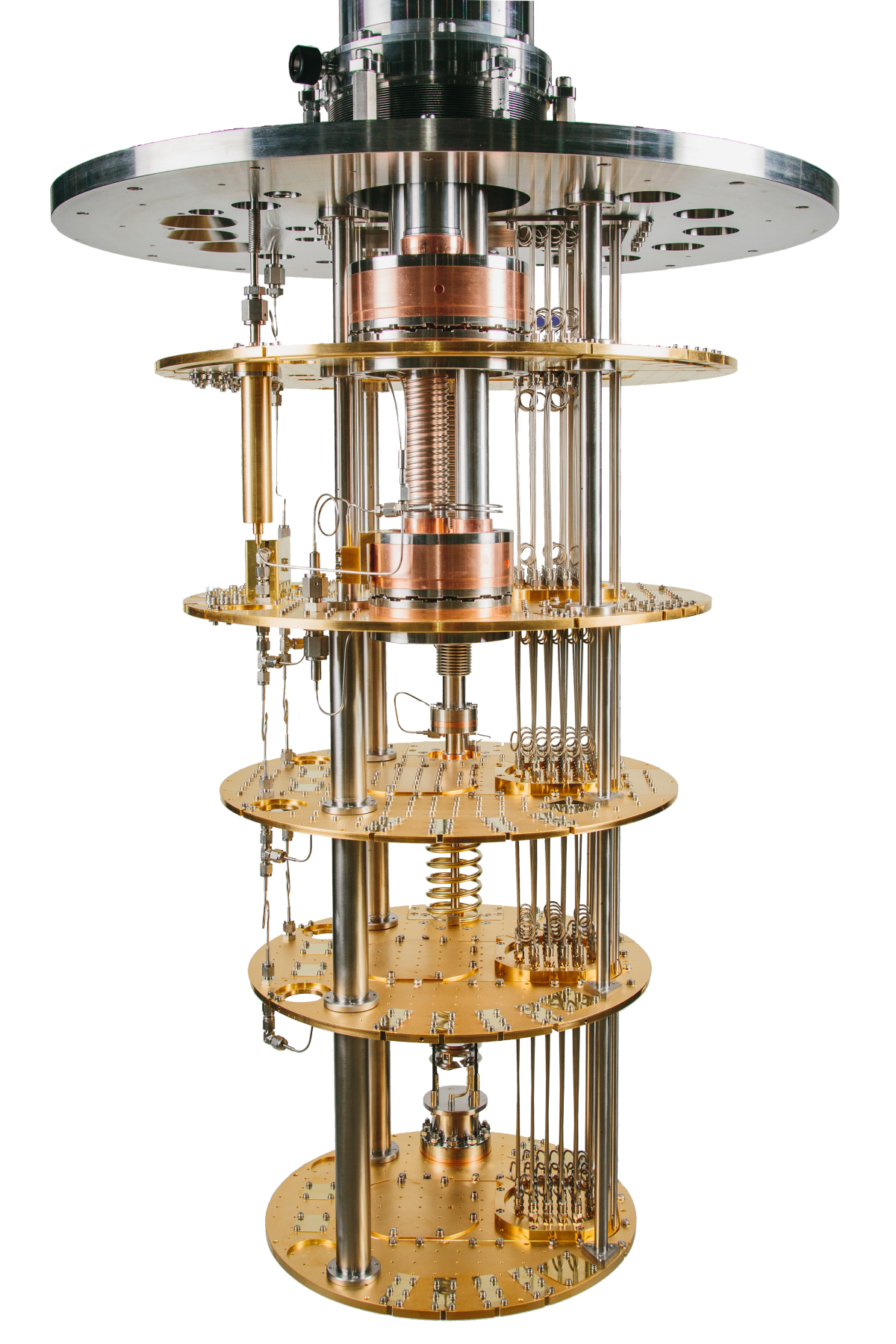

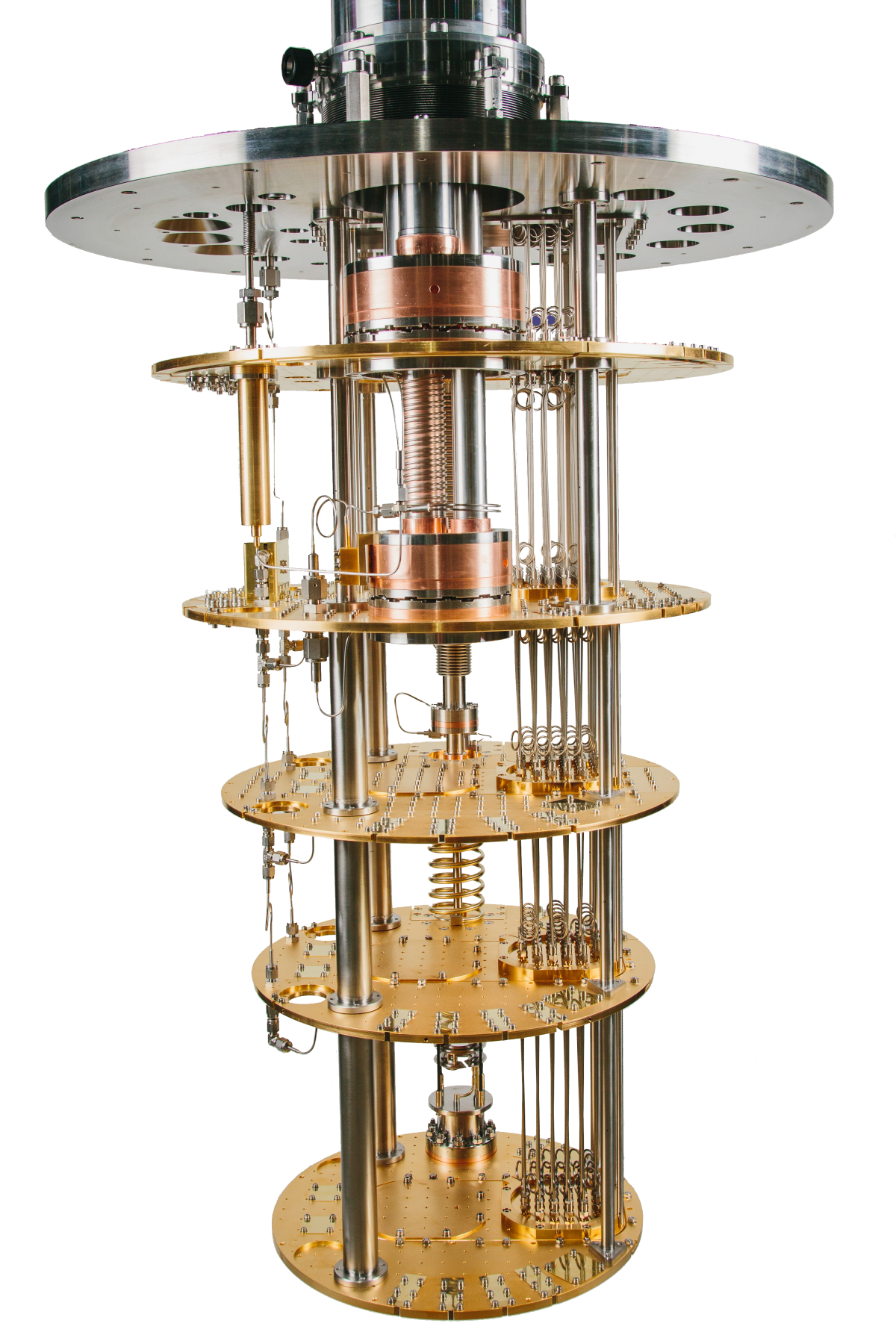

Proteox:无液氦稀释制冷机模块化的全新突破

系统价值最大化:独立的二级插件增强了系统兼容性,能够为多用户、多实验系统快速更换整套实验方案。

前瞻性设计:可升级的二级插件兼容ProteoxTM系列所有系统,可以在多台稀释制冷机之间交叉使用。同样的,一台稀释制冷机也能兼容多套二级插件。

开启新应用:更大的实验空间和更丰富的直通通道,更有利于规模化的量子比特和量子计算应用。

提问
询价
样本下载

主体

Proteox 稀释制冷机关键特征:

多用户多实验集成一体

直流引线、高频同轴线、低温电子器件和样品都可完全集成到多个二级插件上,方便根据不同的使用需求装卸、修改和替换。


高通量接口

通过丰富的直通通道接入实现了高输入/输出接口的能力。二级插件最多同时支持2个ISO100的通道,另外主体还支持最多2个KF40和2个KF25端口。


宽阔的实验空间

直径达360毫米大尺寸混合室冷盘,结合垂直空间的增加,提供了一个更大的实验空间。

冷盘间热导率可控

牛津仪器专利设计的气隙热开关系统可主动控制各冷盘间的热导率。

可靠性和便利性

全新的气体处理系统通过自动旁路系统提供更可靠和更长的维护周期。

磁体选件

稀释制冷机和超导磁体均由牛津仪器设计、制造和服务支持。统一的软件控制和数据记录,为用户提供完全集成的系统。

可集成快速换样

牛津仪器专利设计底部快速传样装置可直接安装在二级插件上,从而实现快速换样与超导磁体的耦合。

简洁、强大的软件

基于网络的跨平台控制软件,可用于直观简单的系统控制和强大的系统日志可视化。

500 μW 稀释制冷单元:

  • 最低温度:< 10 mK
  • 20 mK时制冷功率:12 μW
  • 100 mK时制冷功率:> 450 μW
  • 温度控制范围:满磁场下10 mK-30 K
  • 样品空间:直径360 mm
  • 18 L 3He气体

300 μW 稀释制冷单元:

  • 最低温度:< 10 mK
  • 20 mK时制冷功率:6 μW
  • 100 mK时制冷功率:> 250 μW
  • 温度控制范围:满磁场下10 mK-30 K
  • 样品空间:直径360 mm
  • 11 L 3He气体

简洁、强大的软件

  • 基于网络的跨平台控制软件
  • 发布的API接口允许完全编程控制
  • 事件日志跟踪
  • 系统日志可视化
  • 多用户访问的智能会话管理
  • 安全的系统数据库

Oi Service – 为您的Proteox提供放心的服务支持

我们的OiService Proteox服务支持计划可提供最适合您需求的服务和技术支持。这些计划将最大限度地延长系统正常运行时间,降低服务及维护成本,防止意外并且延长仪器使用寿命。

询价
提问

二级插件

Proteox 稀释制冷机二级插件是一个可定制的独特模块,每一个二级插件都可以看作是一套完整的实验装置,在稀释制冷机上可以单独安装和更换。

概述

二级插件不仅仅是传统意义上的接口,它还可以容纳完整的实验装置,包括直流引线、高频同轴线和低温电子器件。

  • 灵活的模块化设计增强了各种应用需求的兼容性。
  • 117 mm × 253 mm大型矩形通道。这可以配置为一个定制化平台,或者是具有2个ISO100端口和一系列标准选项。
  • 可选择搭载牛津仪器专利设计的底部快速传样装置的二级插件,在集成有超导磁体的系统中可以实现快速换样。

ISO 100 端口配置

标准配置为2个ISO 100端口,可提供多个ISO 100实验布线选项。

  • 单个ISO 100端口可支持最多37路UT85同轴电缆。
  • 单个ISO 100端口上可支持直流引线和高频同轴线的多种组合方式。
  • 带螺纹M3网格阵列的盲板选项,用于安装实验用低温器件。

定制配置

  • 用户的实验装置可直接安装在二级插件上,创建适合自己实验的平台。
  • 单个二级插件最多可定制容纳128路UT85同轴电缆。

多样化原厂配线选项。每组配线都经过升降温循环和工厂测试并且享有与系统相同的3年质保。

柔性引线选件

  • 每组24路直流双绞线,材质可为铜、康铜或者NbTi超导线。
  • 柔性同轴线(S1),截至频率达500 MHz。
  • 单模和多模光纤。
  • 有效过滤高频噪声的Thermo-coaxes同轴电缆。
  • 低阻抗织线,用于纳米压电位移台装置。

半刚性同轴线选件

  • UT34、UT47、UT85半刚性同轴线,可选择SMA或SK接头,上限截止频率可满足18 GHz或40 GHz。
  • 标准同轴线线材:无磁不锈钢、CuNi和NbTi。
  • 在所有冷盘上经过热沉处理,可选0分贝衰减器,以实现更有效热连接。



将牛津仪器专利设计的快速传样装置直接集成到二级插件上,同时保留一个完整的ISO 100直通通道,以提供额外的实验服务。

  • 无需将整个系统升至室温,即可轻松置换样品。
  • 至多只需15分钟即可完成样品更换,更换后系统自动降温至最低温度
  • 单个样品架上最多可支持28个射频和96个直流通道连接。
  • 可根据不同样品架上准备不同实验的情形提供理想的解决方案。
  • 专利的快速传样装置提供更安全和简单的操作。
  • 在样品架与系统完全对接前,通过样品接地或偏压来实现ESD静电保护(先通后断)。

衰减器

可在每个通道和各级冷盘上选择适合的衰减器;0 dB衰减器用于导热处理;3 dB、6 dB、10 dB和20 dB衰减器用于信号调节。

低通滤波器

低通多级滤波器可安装在二级插件上,适用于100 mK以下低温。

  • 在170 Hz和110 kHz之间,有4种截止频率可选。
  • 带射频垫圈镀金铜底盘可为滤波电路板提供屏蔽和热沉。
Cut-off FrequencyPass BandInsertion Loss Over PassbandFrequency Rejection
170 Hz85 Hz<0.6 dB-45 dB @ 100 kHz
1.85 kHz900 Hz<0.6 dB-33 dB @ 100 kHz
12 kHz5 kHz<1.0 dB-36 dB @ 1 MHz
110 kHz40 kHz<1.0 dB-24 dB @ 1 MHz



询价
提问

磁体技术

稀释制冷机和超导磁体均由牛津仪器提供设计、制造和服务支持。统一的软件控制和数据记录可为用户提供完全集成的系统。

单轴螺线管磁体

  • 场强范围从1 T到14 T。
  • 高芯数,结构紧凑的同时,具备高扫描率和低磁通跳跃。
  • 磁体孔径范围在77 mm至152 mm 之间。
  • 最大扫场速率为2 A/min。
  • 磁体失超保护。
Magnet OptionsBottom Loader Puck Options
Magnetic Field / TBore / mmPuck Dia. / mmPuck Connectivity
147760up to 22 coax, 96 DC
129072up to 28 coax, 96 DC
127760up to 22 coax, 48 DC
109072up to 28 coax, 96 DC
87760up to 22 coax, 48 DC
515272up to 28 coax, 96 DC
110072up to 28 coax, 96 DC

矢量磁体

  • 三轴矢量磁铁,垂直磁场高达9 T,水平磁场高达3 T。
  • 所有高场矢量磁体均为90 mm大孔径磁体。
Magnet OptionsBottom Loader Puck Options
Magnetic Field / TBore / mmPuck Dia. / mmPuck Connectivity
9-1-19072up to 28 coax, 96 DC
6-2-29072up to 28 coax, 96 DC
6-3-1-59072up to 28 coax, 96 DC
6-2-19072up to 28 coax, 96 DC
6-1-19072up to 28 coax, 96 DC

定制化磁体

  • 定制选项,增强磁场均匀度、稳定性或场分辨率。
  • 提供更加先进磁体设计,包括分裂对和主动屏蔽磁体。
