TritonXL

Triton™XL是拥有非常高制冷功率的大型无液氦稀释制冷机,专为满足量子技术和凝聚态物理领域非常严苛的应用要求而设计。低于5 mK的最低温度和高达16 T的磁场强度使其成为市场上高性能的无液氦稀释制冷机。其主要特点包括:

  • 最低温度 < 5 mK以及100mK 时1000 µW 的制冷功率

  • 可集成牛津仪器原厂生产的超导磁体

  • 3年标准质保期,涵盖该系统的所有组件

  • 由英国、德国、美国、中国、日本和印度的区域服务团队提供原厂服务支持


询价 增加到询价列表

TritonXL应用于需要样品温度低于5 mK的严苛研究领域,可集成大量的测量线或高场磁体,其主要特点包括:

  • 集成两个1.5 W脉管制冷机,使用柔性编织铜线和波纹管连接,从而减小振动
  • 充足空间可包含72根半刚射频线,配备有优化的衰减器,以实现尽可能低的电子温度
  • 可集成多种螺线管和矢量磁体,最高磁场强度高达16 T
  • 专业的顶部和底部换样机制
  • 可选配的光学通路:光纤或光学窗口
  • 先进的软件控制,包括远程命令界面和安全互锁系统
  • 3年标准质保期,涵盖所有第三方提供的组件,例如脉冲管制冷机、泵和电子仪表

TritonXL的系统设计是为了实现更大限度地延长使用时间和减少阻塞风险,其特点包括:

  • 洁净的干式泵组系统,由罗茨泵和隔膜泵来配合分子泵
  • 无需使用涡旋泵,避免涡旋泵极易产生粉尘堵塞气路的风险
  • 由高质量气动阀门组成的全焊接气体循环系统
  • 可靠而易于拆卸的快插部件,简化在污染情况下的维护操作流程

标准系统配置包括:

  • 混合室冷盘传感器,原厂标定温度计
  • 泵放置于较远处的专用泵机架上,从而减少振动和噪声
  • 刚性的低温恒温器落地支架,以减少来自于实验室的振动
  • 低温恒温器与所有连接的气路、泵和落地支架之间实现电路隔离
  • TritonXL 1000

    • 最低温度:< 5 mK
    • 20 mK时制冷功率:> 25 μW
    • 100 mK时制冷功率:> 900 μW
    • 温度控制范围:全磁场范围下10 mK-30 K
    • 系统冷却时间:< 40 hrs
    • 样品空间:直径430 mm ´ 高度250 mm,可扩展至640mm
    • 6 个 50 mm和1 个 100 mm直通孔从顶部连接至混合室冷盘,用于布置半刚性同轴线(最多72根)
    • 2 ´ 1.5 W脉管制冷机
    • 50 L 3He气体Cooling power at 20 mK: > 25 μW

    TritonXL 500


    • 最低温度:< 10 mK
    • 20 mK时制冷功率:> 12 μW
    • 100 mK时制冷功率:> 450 μW
    • 温度控制范围:全磁场范围下10 mK-30 K
    • 系统冷却时间:< 40 hrs
    • 样品空间:直径430 mm ´ 高度250 mm,可扩展至640mm
    • 6 个 50 mm和1 个100 mm直通孔从顶部连接至混合室冷盘,用于布置半刚性同轴线(最多72根)
    • 2 ´ 1.5 W脉管制冷机
    • 18 L 3He气体

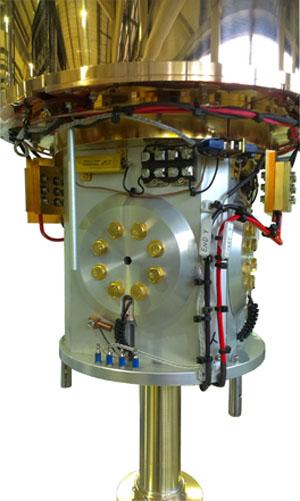

我们拥有专业的样品装载机制在无需使整个系统回到室温的情况下实现快速简单地换样,其主要特点包括:

  • 根据您的实验室空间和实验装置来选择顶部或者顶部样品装载方式
  • 只需< 15分钟完成样品架更换,更换后系统自动降温至最低温度
  • 多达80多台已安装的顶部和底部样品装载系统案例
  • 可拆卸的样品架,在同一的样品架上提供最高28根射频线和100根直流测试线,同时实现尽可能低的样品温度
  • 为需要在不同样品架上准备不同实验的多用户情形提供理想的解决方案
  • 专利的装载机制提供更安全和简单的系统操作
  • 样品的ESD保护(先合后断),样品架连接至混合室冷盘前对样品进行接地或偏置
  • 可选配不同的光学接口和集成的压电纳米位移台

牛津仪器是能够同时设计制造稀释制冷机和超导磁体的厂商,并对二者的集成系统提供广泛而专业的售后服务和技术支持。

  • 可以集成范围广泛的标准无液氦螺线管磁体,最高磁场强度16 T
  • 两轴和三轴矢量磁体,垂直方向最高磁场可达8 T,水平方向最高磁场可达3 T
  • 分裂式磁体,提供直通样品区域的水平方向光学接口
  • 主动屏蔽选项,从强度和范围上同时减少剩磁,以减少扫场实验中涡流的影响
  • 可提供高均匀度、高稳定度或场分辨率的定制磁体
  • 先进的超导导线技术保证磁通跳跃处在尽可能低的水平
  • 磁体电流引线采用插嵌式设计(甚至在磁体温度处在4 K时),当需要拆装磁体时无需焊接电流引线
  • 集成的磁场控制软件使得三维磁场设置更加简单,可以使用笛卡尔坐标、圆柱坐标或者球坐标设定。

TritonXL拥有七个直通孔,允许安装最多72根半刚同轴线,其中中心的100mm直通孔也可用于顶部换样。额外的七个非直通孔可用于多种柔性引线选项。

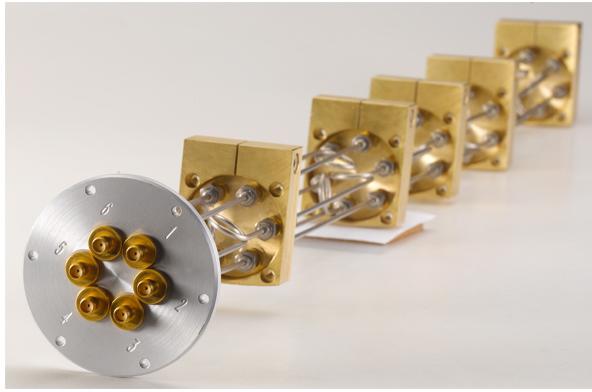

半刚性同轴线

  • UT85同轴线,可选择SMA或SK接头,分别满足18 GHz或40 GHz的上限截止频率
  • 标准同轴线线材:无磁不锈钢,BeCu和NbTi
  • 在所有冷盘上连接器上均配有块状热沉,在PT1、PT2和蒸馏盘上可选配衰减器
  • 所有的同轴组件均在出厂前进行低温循环和VNA测试

柔性引线选件

  • 每组24路直流双绞线,线材为康铜、铜或者NbTi
  • 柔性同轴线(S1),截至频率达500 MHz
  • 单模和多模光纤
  • 各级冷盘配备铜热沉,有效过滤高频噪声
  • 低阻抗织线,用于纳米压电位移台装置

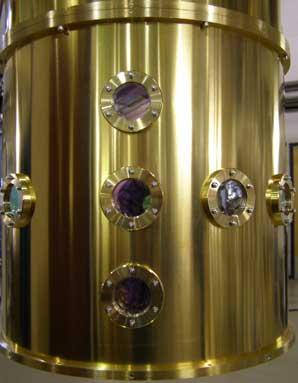

  • 可供选择的多种冷窗和室温窗材料,包括Spectrosil B, Spectrosil WF, Sapphire, Crystalline quartz, Polypropylene and Mylar,均采用合适的应力释放机制进行安装以应对热收缩
  • 通过恒温器顶部或底部的竖直方向直通光学窗口
  • 通过分离式磁体或冷镜的水平方向直通光学窗口
  • 减少对系统最低温度的影响:底部装载的样品台已证实样品温度已证实可低至20 mK

TritonXL无液氦稀释制冷机通过安装有Windows10的高性能计算机控制,提供完全自动化的系统控制以及可编程的温度、磁场控制。

系统自动化

  • 全自动的降温/升温流程控制
  • 全自动的预冷和混合气回收
  • 针对采用顶部或底部换样机制系统的样品更换操作引导
  • 集成磁场控制模块,无需切换至专门软件,使得磁场的控制更便利,包括两维或三维矢量磁体控制

实验控制

  • 可编程的温度和磁场控制序列
  • 可使用LabVIEW编程,并包含编程实例
  • 集成稀释制冷机/超导磁体控制以及实验数据采集

内置安全功能

  • 可连续监控所有的压力数据
  • 必要情况下,系统可以自动进入安全状态
  • 在压力释放阀门失效情况下的软件自动干预,在停电情况下保护混合气和稀释制冷机
  • 不间断电源UPS选项 – 在断电情况下自动通过邮件报警,并维持控制柜状态以便恢复
  • 在扫场、高温控制和样品快速更换情况下,监控磁体温度
  • 在停电、脉冲管制冷机停机或二级冷盘热量过载的情况下,磁体自动降场

TritonXL命令接口

  • 跨平台的远程脚本接口
  • 标准网络(TCP/IP)协议
  • 可利用TCP接口适配多种编程语言,包括LabVIEW / Matlab / Python / C / C++ / C# / Visual Basic / HP VEE等
  • 自动化软件流程和系统参数的监控和控制
  • 可自定义的安全访问级别(read only/read-write)

用户支持

  • 远程系统可以使牛津仪器服务工程师远程进行紧急系统诊断
  • 所有系统参数在工厂均有备份

本地技术支持

  • 我们在英国、美国、德国、中国、日本和印度设有直属公司,拥有一支专业、合格和经验丰富的服务团队,为您提供安装、预防性维护、备件、升级和一般咨询等所有服务。您也可以直接访问由我们牛津工厂的磁体和低温系统工程师组成的技术支持团队。

质保期以外的服务……

您的TritonXL系统附带标准3年质保期,以涵盖意外情况。为了更好的长久运行体验,我们建议额外配置OIservice支持计划:

  • 铜牌支持计划:专业支持和降低服务成本
  • 银牌支持计划:包含最大限度地延长运行时间、系统部件和人力
  • 金牌支持计划:终极支持和完全安心的保障
  • 铂金支持计划:为您独特需求完全量身定制的支持服务
  • 延长质保期:针对标准质保期已满用户

点击下面的按钮查看TritonXL服务手册

Service Brochure

升级/配件

多种系统升级和实验选件可供选择:

  • 用于直流引线的低温低通滤波器
  • 用于更大限度降低振动的附件装置
  • 用于系统快速升温的加热器
  • 简化冷阱换流的液氮旁通阀
  • 减少压气机工作时间的旁通回路
  • 不间断电源以减少停电的影响
  • 减小射频噪声的线性脉冲管电机驱动
