Custom and Speciality Systems

我们在超导磁体和低温系统的设计和制造方面具有有深度的技术专长和丰富的实践工程经验,这使我们能够根据用户特定应用和实验需求量身定制解决方案。

我们已成功应用在定制工程的特殊的定制系统中,包括如下应用:

X射线散射和μ散射的束线样品环境

  • 先进的线圈几何结构,分立式磁体系统,配有氦再生、无液氦或传统的液氦冷却恒温器
  • 高磁场广角分离式系统上使用主动屏蔽以减少磁场干扰
  • 包含极化中子实验的非对称和双极模式(可选择对称/非对称)磁体设计
  • 集成的变温插件(VTI),3He制冷机,或稀释制冷机
  • 通过二级插件HelioxVT 3He制冷机或者KelvinoxJT稀释制冷机可使VTI系统拓展到更低的温度
  • VTI系统可拓展到高达800 K的更高温度

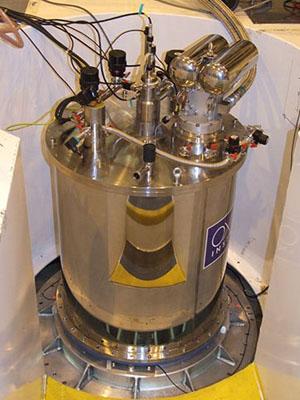

Image courtsey of STFC ISIS

用于超高磁场的外置磁体

使用高温(HTS)插入式线圈制成的具有高磁场和大磁体孔径特征(具有高达几MJ的高储能)的磁体,例如:

  • 15 T,250 mm磁体孔径
  • 19 T,150 mm磁体孔径

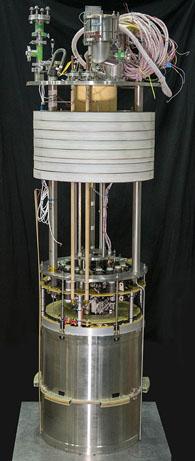

Image courtesy of NHMFL

同步加速器XMCD测量

具有如下特征的超高真空(UHV)磁体系统:

  • 快速扫场分立式或双轴磁体
  • 矢量场操作
  • 样品处在UHV中的冷头设计

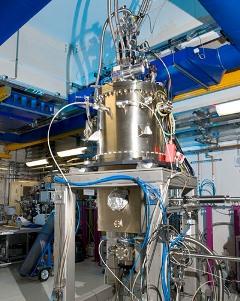

Image courtesy of Diamon Light Source LTD

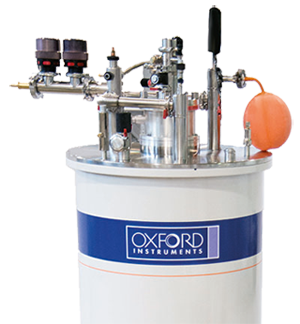

独特的实验室研究系统

  • 商业化的最高磁场达到22 T的紧凑型磁体系统

  • 系统需要大的实验空间 — 例如,18 T,150 mm磁体孔径,以用于可旋转SPM头

  • 高磁场和大孔径2轴和3轴矢量旋转磁体 — 例如,12/3/1 T,77 mm孔径或者3轴窗口3/3/3 T

研究

由实验需求驱动的高磁场和大磁体孔径的结合,其中场容积(B2V)是腔Q因子的关键驱动因素。

结合高制冷功率稀释制冷机(100 mK时高达1000 μW)— 常规的氦制冷或无液氦制冷

微开尔文绝热退磁平台

双磁体和稀释制冷机系统:

  • 退磁和样品磁体结合以满足用户退磁要求
  • 低场抵消区域以允许热开关和温度计的安装

固态, EPR, ESR, 及其应用

磁体系统具有:

  • 高均匀性
  • 高稳定性(低漂移率)
  • 附加扫场线圈
  • 主动屏蔽
  • 室温孔或集成VTI

离子阱和离子源

磁体系统通常配备有环境温度,水平孔,以及结合有:

  • 比体积和/或比轴向/径向场分布的高均匀度
  • 高稳定性(低漂移率)
  • 快速扫场速率
  • 主动屏蔽

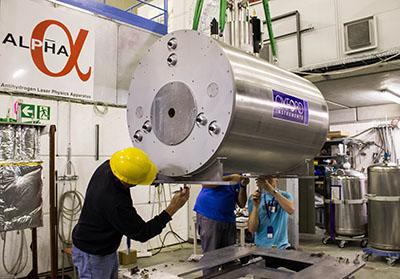

Image courtesy of CERN Alpha experiment

联系我们

我们的经验

这些“定制系统”建立在我们多年的技术发展以及大量实际制造经验基础之上。

自从Martin Woods爵士于1959年成立仪器以来,我们一直是该领域的杰出代表。尽管我们对这一传统深感自豪,但是我们并非仅仅依靠我们过去的成就。我们将丰富的经验带到每一个新的机遇和挑战,为我们的客户提供挑战极限的工具 — 无论是在磁体、度制冷机、还是制冷技术方面。数以千计的仪器系统时刻运行在全世界范围的前沿研究实验室中,展现了我们技术和解决方案的成功和可靠性。

通过与我们系统定制专家,以及我们首席技术人员和工程师合作,客户能够开发他们的系统需求,从而达成可行的方案指标和设计。我们的团队将于您密切合作,以平衡您的系统需求和经费预算。

以上仅仅说明了我们典型应用的一些小的方面。请通过点击此处与我们的办公室联系,与我们讨论您的和需求。
