同轴线

牛津仪器为射频信号传输提供多种同轴线选择。

各类同轴线均可安装在牛津仪器制冷机之中,并且配以优质热沉。

同轴线可以与系统一起购买安装,也可以单独购买,或者作为已安装系统的升级优化。若是作为系统升级而购买,需要提供该系统的销售订单号(SO号)。

Get a Quote

选项

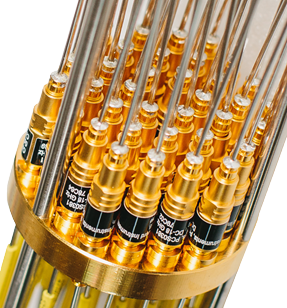

我们的高密度同轴线方案目前有UT0471.19 mm)半刚性同轴线可以选择,带SMP接头,最高截止频率可达18GHz

单个KF50直通孔可支持36路高密度同轴线。高密度同轴线可以接在更大的直通孔上,或直接装载在定制版二级插件上。

同轴线材质选择包括(内/外导体):不锈钢SS/SS,铌钛NbTi/NbTi超导材料(用于4 K以下的超导电线路)。其他线材可根据用户需求进行提供。

适配高密度同轴线的衰减器可选规格有:0, 6, 10 20 dB

同轴线升级也适配于TritonTritonXL系统!

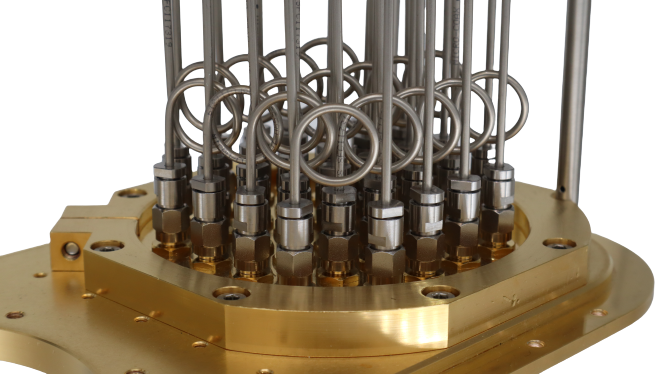

半刚性同轴线可选配SMA接头(上限截至频率可达18 GHz)或2.92 mm规格的SK接头(上限截至频率可达40 GHz)

同轴线线材质选择包括(内/外导体):不锈钢SS/SS,铜镍CuNi/CuNi,铍铜BeCu/BeCu,铌钛NbTi/NbTi超导材料(用于4 K以下的超导线电线路)。其他线线材可根据用户需求进行提供。

半刚性同轴线有两种直径可以选择:UT085 (2.19 mm)或UT034 (0.86 mm)。

低温衰减器可选规格有:0, 6, 8, 10, 20, 25 或 30 dB。



最新推出!牛津仪器最新的同轴线配置使用低温穿板衰减器,衰减器和穿板接头合二为一,减少了信号线的转接数目。低温穿板衰减器在每一层冷盘均减少一个连接点,从而降低信号损失。穿板衰减器直接与冷盘进行热连接,保证同轴线在每一层冷盘都得到足够热沉。

半刚性同轴线可以一整束订购,一束同轴线包含若干根同轴线,各级热沉法兰,接头,可以直接安装在直通孔之中,或直接装载在二级插件上。或者同轴线也可以线单独购买、单独选择接头和衰减器。

兼容产品:

  • Proteox5mK(包含1个ISO100直通孔-最多支持37路同轴线;1个ISO63端口-最多支持21路同轴线;2个KF40直通孔-单个KF40直通孔最多支持6路同轴线)
  • ProteoxMX(包含2个KF40直通孔-单个KF40最多支持6路同轴线;1套二级插件-最多容纳128路同轴线)
  • ProteoxLX(包含2套二级插件-单套二级插件最多容纳128路同轴线)
  • KelvinoxMX湿式多功能稀释制冷插件, KelvinoxHA湿式高通量稀释制冷插件, KelvinoxTLM浸泡式顶部装载稀释制冷插件, HelioxVL湿式氦三插件

同轴线升级也适配于TritonTritonXL系统!

若有高频滤波线的布线需求,Thermocoax同轴线可以装载在Proteox稀释制冷机系统上,从室温盘直接连接到混合室。在每个冷盘用镀金铜夹对同轴线的进行热沉处理。

Thermocoax同轴线是一条从室温腔到样品台的连续线,在室温和样品台的终端是SMA接头。

每个KF50非直通孔可容纳每组12路或22路Thermocoax同轴线

同轴线升级也适配于Triton和TritonXL系统!

对于直流或10兆赫兹以下的低频柔性同轴线,可以选择S1柔性同轴线。

S1同轴线组件是一条从室温腔到样品台的连续线缆,在室温和样品台的终端是SMA接头。S1柔性同轴线的直径为1 mm,采用聚四氟乙烯作为实芯绝缘介质,外侧是不锈钢编织层,内部是绞合不锈钢线。

柔性同轴线兼容各种系统:

Proteox系列稀释制冷机 - 非直通孔KF50端口可容纳每组12路或22路同轴线.

根据需要,可将S1同轴线接至25路直流插头上(供DC使用)。

KelvinoxMX湿式多功能稀释制冷插件 – 可以支持2根或4根同轴线

KevlinoxHA – 最多可支持2根同轴线

KelvinoxJT – 最多可支持2根同轴线

KelvinoxTLM – 单个直通孔端口可提供四根同轴线,在样品区为飞线。

同轴线升级也适配于Triton和TritonXL系统!

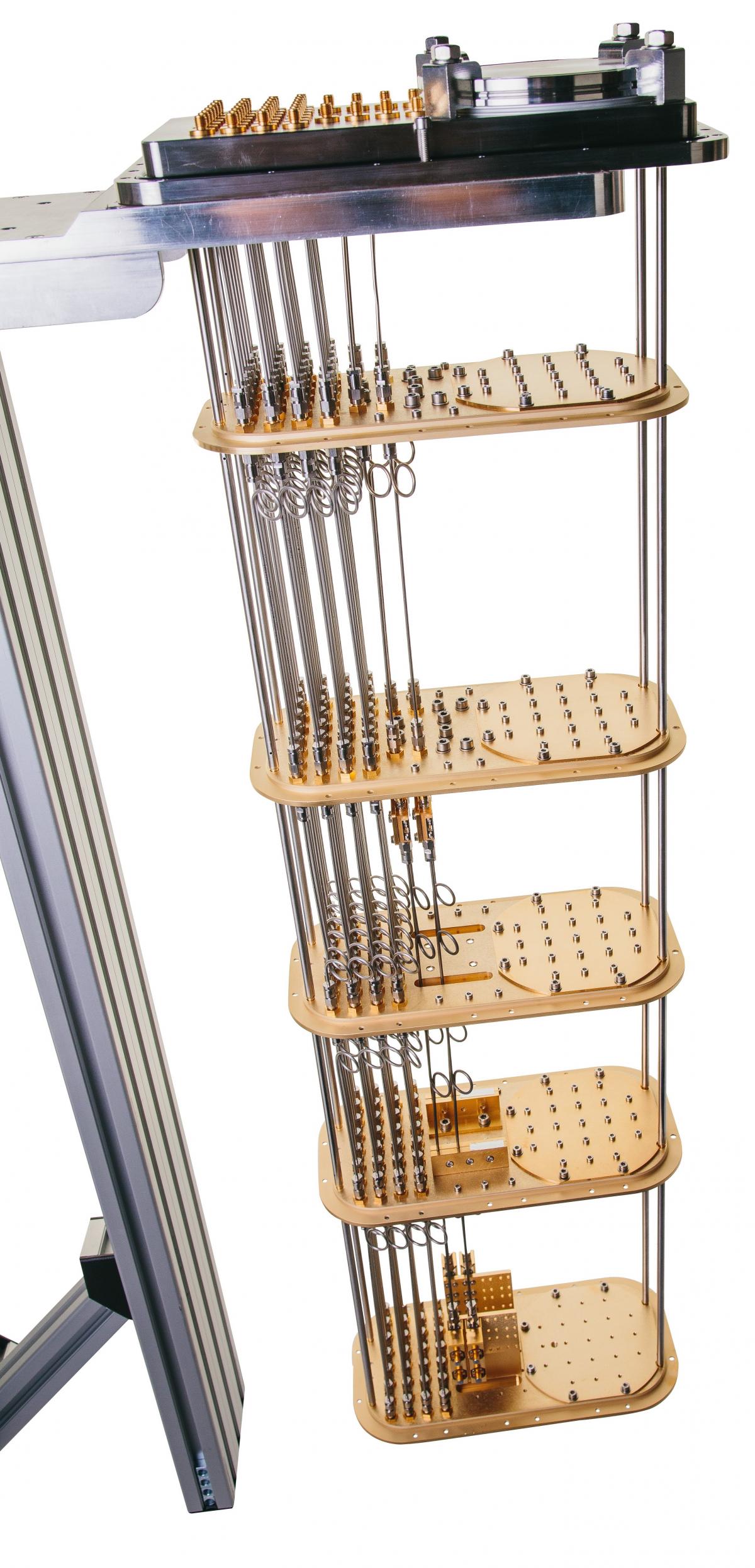

稀释制冷机二级插件是多用户或多实验共用制冷机的理想选择。二级插件能够在Proteox系列稀释制冷机之间互换使用。一台制冷机也可以配置多套二级插件,制冷机运行当前实验的同时,可以在另一根二级插件上,单独完成下一个实验的设置和调试,大大提升实验运行效率。

二级插件可根据用户的具体要求进行定制设计,或者用户可以在两个标准配置中选择一个。

ISO100-2 二级插件标准选项– 一套二级插件配备2个ISO100端口,单个ISO 100端口可支持最多37路UT085/UT034 SMA同轴线。

快速换样 二级插件标准选项-二级插件搭载底部快速传样装置。除了用于快速换样样品架的扩展坞外,还可容纳多达28条同轴线,,还可容纳4个直流线接头,在每个冷盘上均包含相应热沉。

可定制化二级插件 – 二级插件的117 mm × 253 mm大型矩形通道可以配置为一个定制化平台,以满足每个客户特定的实验布线和组件排布需求。为确保用户对定制化设计感到满意,我们将指派特定的工程师与设计团队和客户沟通合作。工厂在生产二级插件在时直接布局安装同轴线和低温电子器件,如环形器和低温放大器,使系统到达用户现场时可以直接运行。所有的硬件与组件都在工厂安装完毕,也可以由最终用户自行安装。

The Secondary Inserts can be delivered prior to system arrival for customer testing and configuration, to reduce the time between installation and first experimental data acquisition.

Secondary Inserts can also be purchased in the future to upgrade your system wiring and are compatible across the ProteoxMX and LX models.

For users wishing to install or remove secondary inserts from a Proteox system, a lifting solution is available from Oxford Instruments to enable this procedure to be performed safely. The SI lift adapter couples to a commercially available lift. The lift can also be fitted with an adapter for handling the tailset sections and the superconducting magne

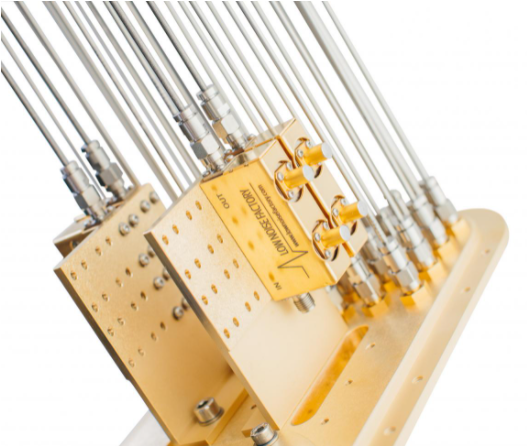

各类LNF低噪声放大器可以单独购买,来安装在用户现有的系统上,也可以集成到Proteox系列稀释制冷机的二级插件上。这些LNF低噪声放大器能够直接安装在同轴线路上,实现最大限度空间利用。

我们提供可以安装多达四个组件的支架,并可根据要求设计提供适合客户配置的定制支架。

低温放大器:

  • 4-16 GHz 低温放大器- LNF-LNC4_16B
  • 4-8 GHz 低温放大器- LNF-LNC4_8C

隔离器(屏蔽式和非屏蔽式)

  • 4-12 GHz 双结隔离器- LNF-ISISC4_12A
  • 8-12 GHz 单结隔离器 LNF-ISC8_12A
  • 4-8 GHZ 单结隔离器- LNF-ISC4_8A

环形器(屏蔽式和非屏蔽式)

  • 4-8 GHz双结环形器- LNF-CICIC4_8A
  • 4-12 GHz双结环形器- LNF-CICIC4_12A
  • 8-12 GHz双结环形器- LNF-CICIC8_12A



其他LNF和指定组件可根据用户要求提供。
