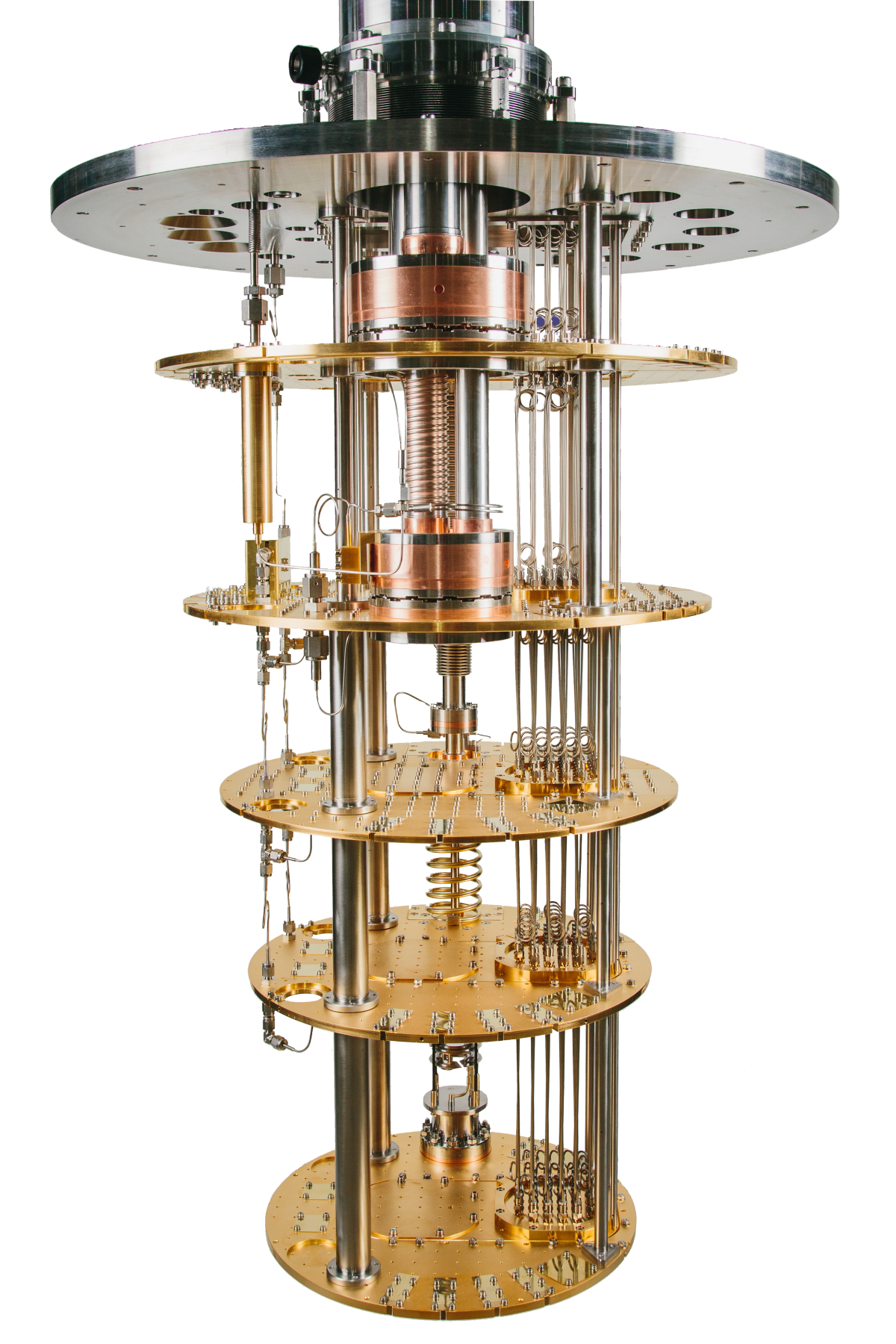

ProteoxMX

Cryofree® ProteoxMX型模块化稀释制冷机具有更大实验空间和更高拓展性。
针对超导量子比特研究需要,可在稀释制冷机二级插件上集成微波传输线和低温微波器件

超导量子比特研究

针对自旋量子比特研究需要,可在稀释制冷机中集成微波传输线、低温电子器件和超导磁体

自旋量子比特研究

超导磁体和极低温环境为霍尔效应和量子霍尔效应输运测量提供理想的实验环境

量子输运测量

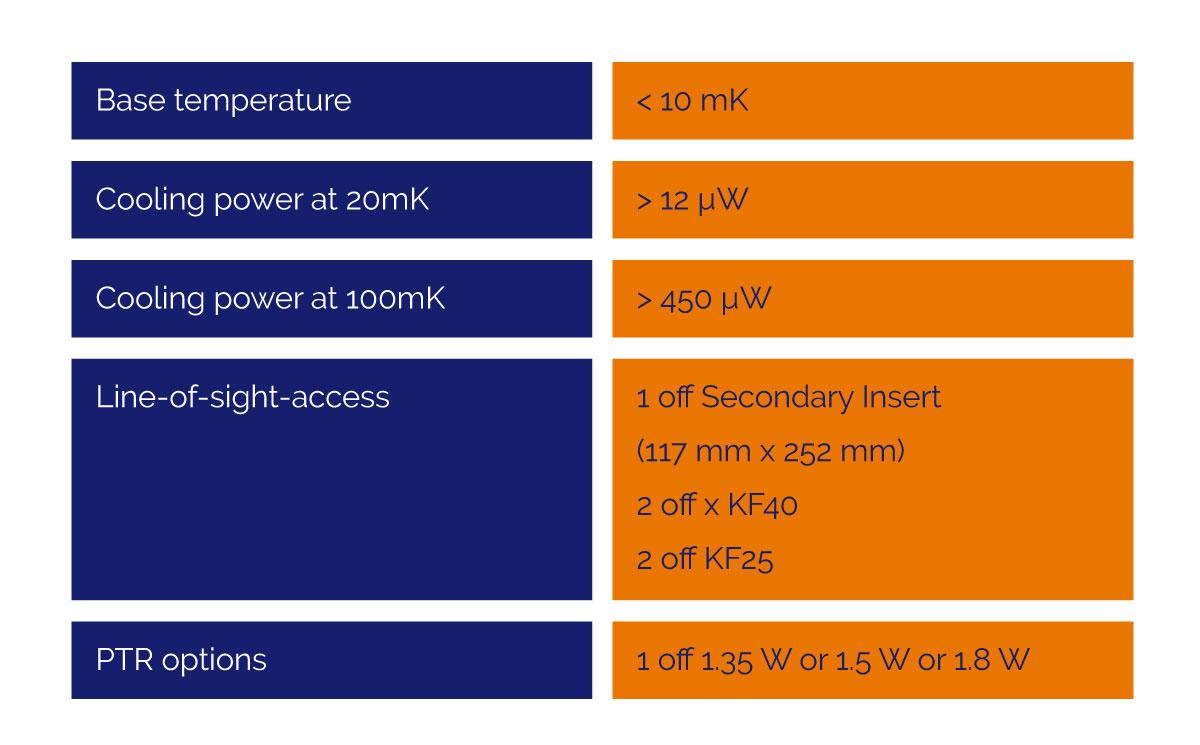

主要参数

特性

  • 通过丰富的直通通道接入实现了高输入/输出信号接口的能力
  • 直径达360毫米大尺寸混合室冷盘,提供了更充裕的实验空间
  • 配备可定制的二级插件独立模块
  • 直流引线、高频同轴线、低温电子器件与样品能够完全集成到多个二级插件上
  • 牛津仪器专利设计的气隙热开关系统可主动控制各冷盘间的热导率
  • 全新的气体处理系统通过自动旁路系统提供更可靠和更长的维护周期
联系销售团队

平台解决方案



软件



系统

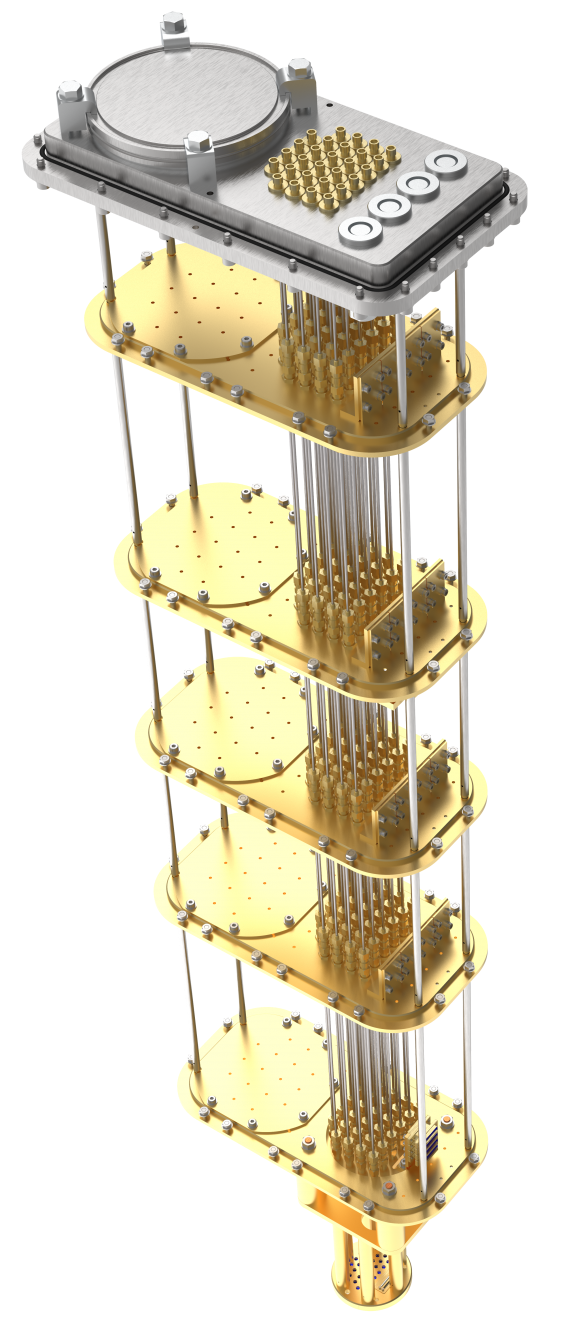

可定制化二级插件

稀释制冷机二级插件是多用户或多实验共用制冷机的理想选择。二级插件能够在Proteox系列稀释制冷机之间互换使用。一台制冷机也可以配置多套二级插件,制冷机运行当前实验的同时,可以在另一根二级插件上,单独完成下一个实验的设置和调试,大大提升实验运行效率。尤其对于光学实验,二级插件的光路可以单独工作台上进行对准和调试,大大减轻在制冷机上调试光路的难度。

二级插件可根据用户的具体要求进行优化定制:我们可以在工厂生产的时候就直接在二级插件布局安装同轴线和低温电子器件,如环形器和低温放大器,使系统到达用户现场时可以直接运行。

  • 低温电子器件直接安装在二级插件上
  • 工厂设计安装器件支架
  • 工厂协助同轴线和低温电子器件的排布设计,低温放大器和隔离器与同轴电缆共轴安装,最大限度有效利用空间



配件选项

柔性引线选件

  • 每组24路直流双绞线,材质可为铜、康铜或者NbTi超导线
  • 柔性同轴线(S1),截至频率达500 MHz
  • 单模和多模光纤
  • 有效过滤高频噪声的Thermo-coaxes同轴电缆
  • 低阻抗织线,用于纳米压电位移台装置



半刚性同轴线选件

  • UT34和UT85半刚性同轴线,可选择SMA或SK接头,上限截止频率可满足18 GHz或40 GHz
  • 标准同轴线线材:无磁不锈钢、CuNi和NbTi
  • 在所有冷盘上经过热沉处理,可选0分贝衰减器,以实现更有效热连接

衰减器

可在每个通道和各级冷盘上选择适合的衰减器;0 dB衰减器用于导热处理;3 dB、6 dB、10 dB和20 dB衰减器用于信号调节。



低通滤波器

低通多级滤波器可安装在二级插件上,适用于100 mK以下低温。

  • 在170 Hz和110 kHz之间,有4种截止频率可选
  • 带射频垫圈镀金铜底盘可为滤波电路板提供屏蔽和热沉



牛津仪器专利设计的底部换样装置和气隙热开关系统大大缩短了样品周转周期,样品从室温装样到降温至20mK以下的时间缩短至6小时以内,非常适合磁体系统或量子比特芯片快速筛选应用。对于ProteoxMX稀释制冷机系统,二级插件将直接集成包括密封SMA接头,引线,热沉及快速换样装置于一体。

  • 无需将整个系统升至室温,即可轻松置换样品
  • 至多只需15分钟即可完成样品更换,更换后系统自动降温至最低温度
  • 单个样品架上最多可支持28个射频和96个直流通道连接
  • 可根据不同样品架上准备不同实验的情形提供理想的解决方案
  • 专利的快速传样装置提供更安全和简单的操作
  • 在样品架与系统完全对接前,通过样品接地或偏压来实现ESD静电保护(先通后断)

单轴螺线管磁体

  • 场强范围从1 T到14 T
  • 高芯数,结构紧凑的同时,具备高扫描率和低磁通跳跃
  • 磁体孔径范围在77 mm至152 mm 之间
  • 最大扫场速率为2 A/min
  • 磁体失超保护

矢量磁体

  • 三轴矢量磁铁,垂直磁场高达9 T,水平磁场高达3 T
  • 所有高场矢量磁体均为90 mm大孔径磁体

定制化磁体

  • 定制选项,增强磁场均匀度、稳定性或场分辨率
  • 提供更加先进磁体设计,包括分立线圈磁体和主动消场线圈磁体
