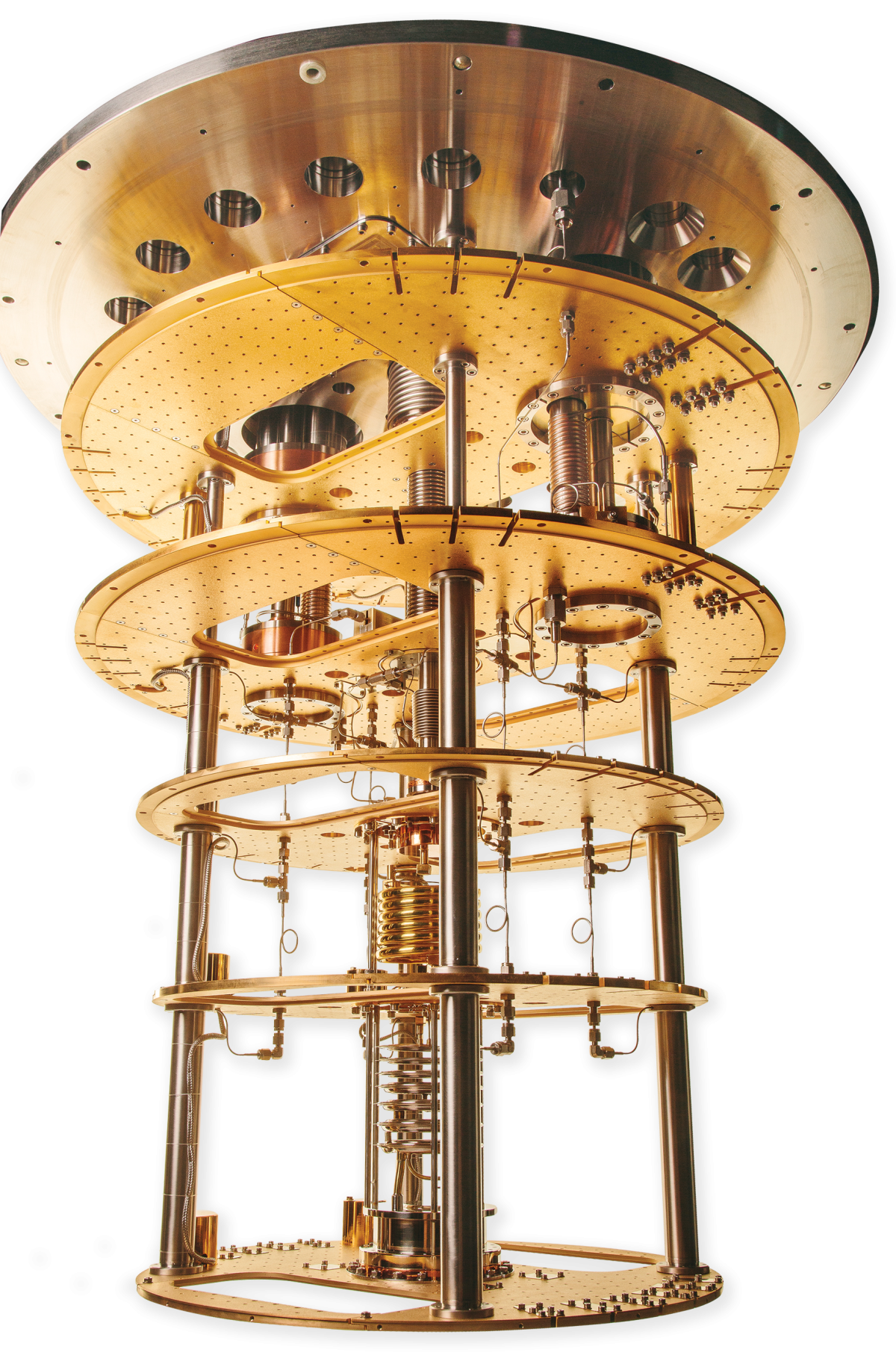

ProteoxLX Cryofree® 大规模量子计算专用无液氦稀释制冷机

样本下载
询价

最大限度适配更多超导量子比特,可容纳更多同轴线和低温微波器件

超导量子比特研究

可按需定制同轴线、直流线和超导磁体,以供实验应用

自旋量子比特研究

在稀释制冷机非直通孔上可集成大量光纤,也可以直接在样品区域安装自由光路窗口

量子光学研究

特性


基础温度低于7mK,并且在20 mK制冷功率大于25µW,双脉管冷头设计可以在4 K盘提供大量富余的制冷功率。

全面兼容Proteox稀释制冷机二级插件,可以实现快速切换整套实验方案

能够容纳大量输入和输出同轴线以及低温微波器件


二级插件上117mm x 252mm的矩形空间支持完全按照用户需求定制排布同轴线和直流线——非常适合规模化量子计算需求,或是并集成客户所需的配线和低温微波器件

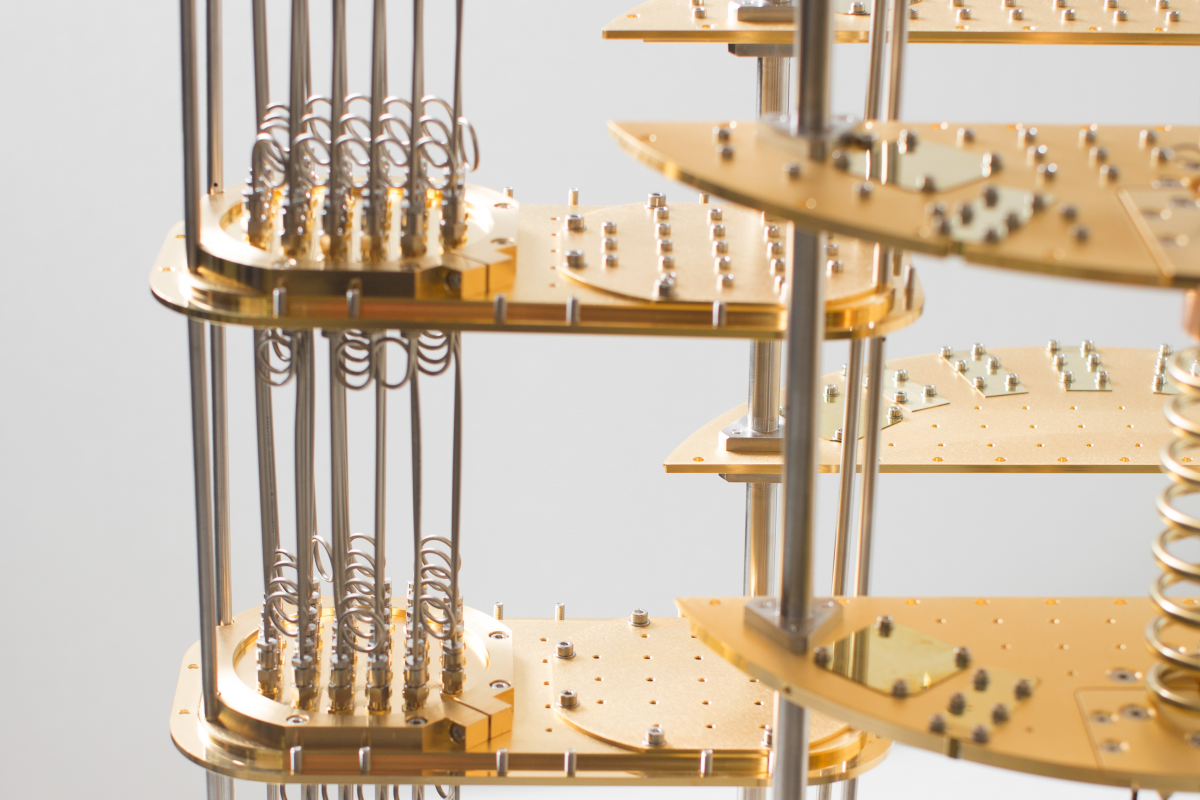

超大样品空间和上百根同轴线容量可以有效支持更多量子比特测试

设备经过低振动技术优化,有效减少量子比特相干时间扰动

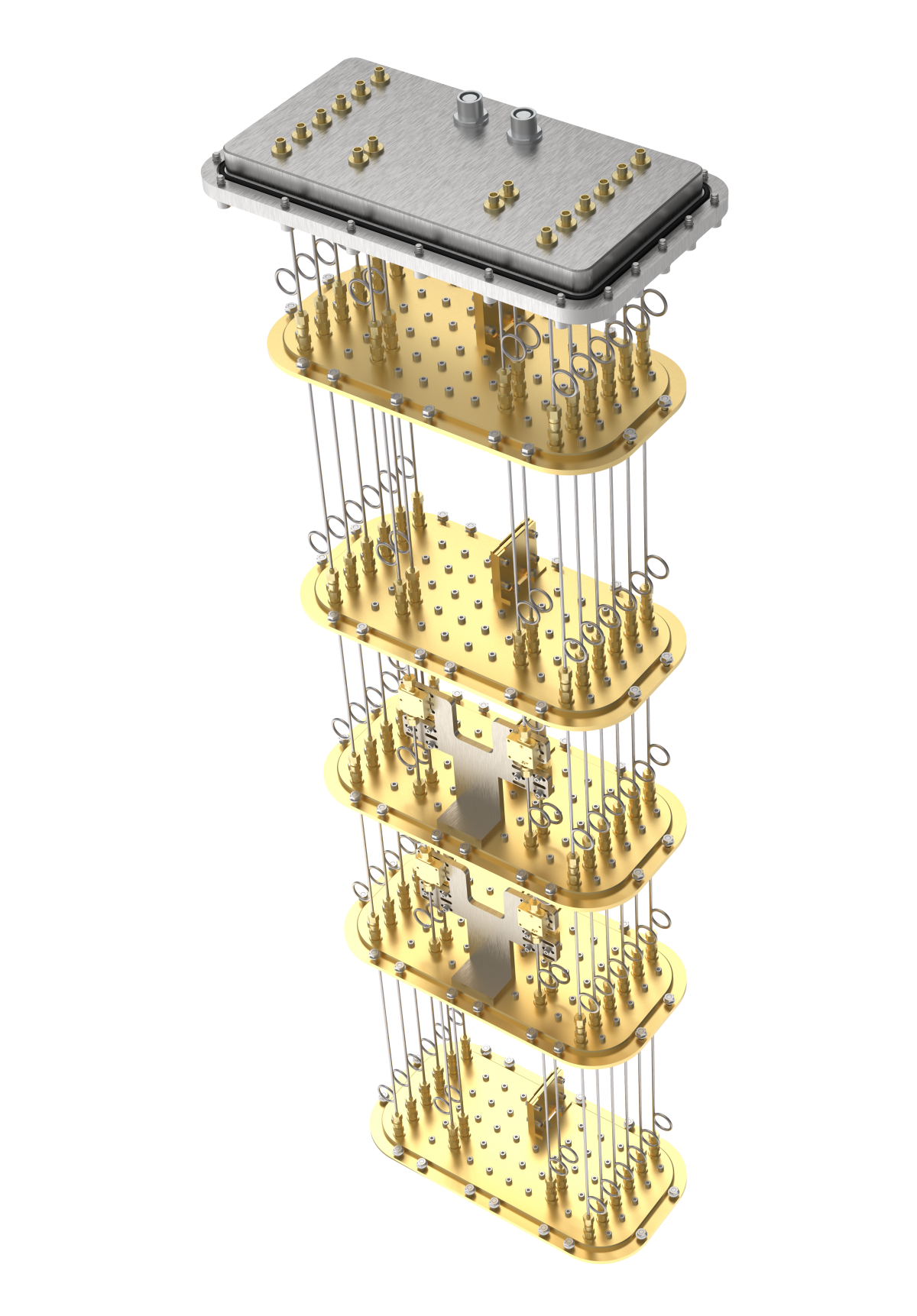

二级插件

Proteox稀释制冷机二级插件是一个可定制的独特模块,每个二级插件都可以看作是一套完整的实验装置,在稀释制冷机上可以单独安装和更换。

概述

二级插件不仅仅是传统意义上的接口, 它还可以容纳完整的实验装置,包括直流引线、 高频同轴线和低温微波器件。

  • 灵活的模块化设计增强了各种应用需求的兼容性。
  • 二级插件包含—个117 mm x 252 mm大型矩形通道。这可以配置为—个自定义平台,或是配备2个1S0100端口和—系列标准选项。

  • 可选择搭载配备牛津仪器专利设计的底部快速传样装置的二级插件,在集成超导磁体的系统中可以实现快速换样。

ISO100端口配置

标准配置包含2个ISO 100端口,每个端口具有多种选项以满足不同实验布线需求

  • 单个ISO 100端口最多可容纳37路UT85同轴线
  • 盲板选项带M3螺孔网格,可自行设计安装实验硬件


可选盲板代替二级插件

  • 如果不需要二级插件,可以选择带M3螺孔网格的盲板代替

ISO100端口配置

标准配置包含2个ISO 100端口,每个端口具有多种选项以满足不同实验布线需求

  • 单个ISO 100端口最多可容纳37路UT85同轴线

  • 盲板选项带M3螺孔网格,可自行设计安装实验硬件

自定义配置

  • 用户的实验装置可直接安装在二级插件上,创建适合自己实验的平台
  • 单个二级插件最多可容纳128路UT85同轴电缆
  • 可定制插件来优化实验布线

  • 低温电子器件可直接安装在二级插件上


低温放大器与微波器件

实验引线可集成一系列低温电子器件,如低温放大器,隔离器和环形器。

  • 为低温微波器件提供定制支架
  • 微波器件直接安装在同轴线路上——可以最大限度利用空间,增加器件数量

软件

  • 基于网络的跨平台控制软件
  • 一键操作的自动化程序
  • 允许完全编程控制或是手动控制

  • 强大的数据查询和可视化的系统日志

      系统

      • 全新设计的气路系统,接头更少,进一步减小漏气可能性
      • 交叉支撑强化框架无需主动减振即可最大限度地减少振动传递
      • 兼容超导磁体和模块化升级

      900 μW 稀释制冷单元

      • 基础温度: < 7 mK
      • 20 mK 制冷功率: 25 μW
      • 100 mK 制冷功率: > 850 μW
      • 直通孔:两个二级插件矩形孔(117 mm × 252 mm) 以及四个KF25直通孔
      • 带场温度控制范围:7 mK - 30 K
      • 样品空间:混合室冷盘直径530mm
      • 使用50L He-3气体

      500 μW 稀释制冷单元

      • 基础温度: < 10 mK
      • 20 mK 制冷功率: 12 μW
      • 100 mK 制冷功率: 450 μW
      • 带场温度控制范围: 10 mK - 30 mK
      • 样本空间:直径530mm
      • 使用18L He-3气体

      柔性引线选项

      • 每组24路直流双绞线,材质可为铜、康铜或者NbTi超导线
      • 柔性同轴线(S1),截止频率达500 MHz
      • 单模和多模光纤
      • 有效过滤高频噪声的Thermo-coaxes同轴电缆
      • 可用于纳米压电位移台的低阻抗直流线

      半刚性同轴线选项

      • UT34、UT47、UT85半刚性同轴线选项,可选择SMA或SK接头,上限截止频率可满足18 GHz或40 GHz
      • 标准同轴线线材:不锈钢、CuNi和NbTi 超导材料
      • 在所有冷盘上均使用穿板式同轴接头,搭配0分贝衰减器,可实现有效热连接。

      衰减器

      可在每个通道和各级冷盘上选择适合的衰减器:0 dB衰减器用于导热处理;3 dB、6 dB、10 dB和20 dB衰减器用于信号调节。

      低通滤波器

      低通多级滤波器可安装在二级插件上,可正常工作于100 mK以下低温环境。

      • 在170 Hz和110 kHz之间,有4种截止频率可选
      • 滤波器外壳材质为铜镀金
      • 无需将整个系统升至室温,即可轻松快速换样

      • 至多只需15分钟即可完成样品更换,更换后系统可以自动降温至最低温度
      • 单个样品托上最多可容纳28个同轴接口和96根直流线
      • 可以通过改变样品托的设计更换实验方案。可以定制额外的样品托来提升实验效率。
      • 专利的快速传样装置提供更安全和简单的操作
      • 在样品托与系统完全对接前,仍然可以通过传样杆上的直流线来接地或者保持偏压,实现全程样品保护

      单轴螺线管磁体

      • 场强范围从1 T到14 T
      • 结构紧凑设计,具备高扫描速率和低磁通跳跃特性
      • 支持磁体孔径范围在77 mm至152 mm
      • 最大扫场速率为2 A/min
      • 磁体失超保护

      矢量磁体

      • 三轴矢量磁体,垂直磁场高达9 T,水平磁场高达3 T
      • 所有矢量磁体均为90mm大孔径磁体,适配更大样品空间底部传样装置

      定制磁体

      • 可定制增强磁场均匀度、稳定性或场分辨率
      • 我们拥有丰富经验和技术制造分裂对磁体和主动屏蔽磁体。
